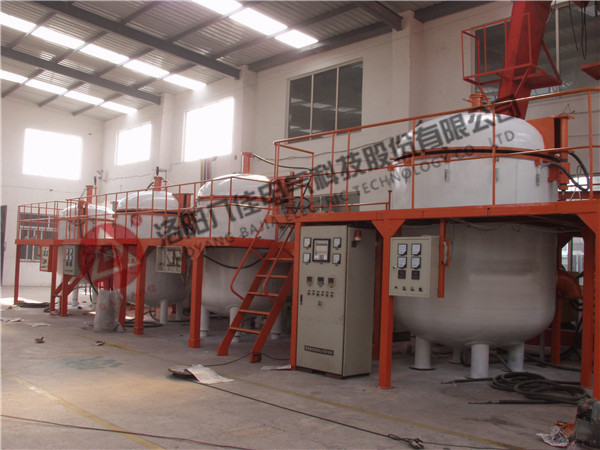

氣相沉積爐整體結構采用井式碳化爐結構。主要由爐體系統、控制系統、真空系統、冷卻系統、進氣系統、過濾系統、操作平臺等部分組成組成。 　　氣相沉積爐系統主要由爐蓋、爐體、爐底、保溫層、發熱體、引電體組成，爐殼為圓柱形結構，分爐體和爐頂蓋、爐底三部分，主要使用Q235鋼材，爐體、爐蓋、爐底均為夾層水冷結構，夾層內設置蛇形導流板，既可以引導水流流向又可以加強爐體壁抗壓能力，爐體上設置電極座、測溫座。抽氣口位于爐頂蓋或爐體側壁上。 　　加熱及保溫層，發熱體采用帶式合金發熱體，分三個加熱區，三角形加熱，分布在爐腔四周;保溫層：采用全纖維爐襯復合保溫結構，既可以讓爐膛整潔成型又可以保持良好的保溫性能，成型后的保溫層分別固定在爐壁、爐蓋上，操作與維護非常方便。 　　氣相沉積爐的爐膽采用高溫耐熱鋼，為保證高溫真空下的工作強度，采用雙真空結構。爐膽內外同時抽真空，并設置手動及自動壓差閥。考慮真空放電現象，采用低電壓大電流的供電方式。

　　真空燒結爐作為一種比較特殊的精密性的設備，他們對于整個溫度控制的要求是非常高的。通常來說，如何有效地實現對整個溫度的控制，往往是整個真空爐里面的核心技術供應，其實他的溫度控制基本上都是系統來進行控制的，通過0.1%的智能化的溫度系統的控制儀表，按照工藝曲線的方式來進行***控制，同樣這能夠有效地控制里面的一些溫度，整個降溫和升溫的過程也能夠不斷地自我運行，停止PC機終端的自我控制，***實現工業曲線溫度的技術控制。 　　另外，整個真空燒結爐的真空氣氛爐的溫度控制的過程當中，同樣也可以進行系統設定，相對來說，這里面又有很多不同的曲線設定，而且每一條曲線設定都可以分為多個不同的控制階段，每一條溫度控制的曲線全部都是由一些PID參數設定的，相對來說，他們有著更多的系統化的設定，而且他們也擁有更多的自動協調的設定功能，整個系統能夠適合多種熱電偶以及預先設定的溫度的保溫曲線。 　　相對來說，在整個溫控儀輸出的電流信號觸發的單元，可以把他們變?yōu)橐恍╇妷盒盘枺敵隹刂频闹绷麟妷弘娏鳎瑥亩刂朴行У碾娏餍盘枺ＷC整個真空爐里面的溫度是按照設定的溫度來進行保溫的，在完成了溫度控制之后，真空熔煉爐在整個真空下的溫度的傳感器和控制技術基本上對于整個熱處理的工藝要求就比較高，這也是一項*為關鍵的技術。
