真空甩帶爐的熱處理技巧 　　真空甩帶爐熱處理即真空技術與熱處理兩個***相結合的歸納技術，是指熱處理工藝的悉數和部分在真空狀態下進行的。我國將真空劃分為低、中、高和超高真空。 　　真空甩帶爐在熱加工范疇有著很好的發展前景，用于：透熱、軋制、鍛造、彎管、熱處理(淬火)、焊接等工藝的感應加熱。那么爐子的熱處理技巧是什么呢1.真空甩帶爐處理鈦合金時，不宜用氮氣作為冷卻氣體，因為鈦和氮在高溫下反響，構成金黃色的氮化鈦。 　　2.真空爐活動銜接部分悉數采用O型橡膠圈密封銜接，此部分均通水冷卻。 　　3.工件在真空狀態下淬火，應運用真空淬火油，此油具有較低的飽和蒸氣壓。 　　4.真空甩帶爐的保養應在真空或充純氮狀態下，避免平時不用時吸氣，吸潮。 　　5.國內真空爐的壓升率應不大于1.33Pa/h，國外某些企業的標準為6.真空加熱以輻射為主，工件在爐內應該堅持間距。 　　7.升溫過程中，工件及爐內材料會放氣，使真空度下降。 　　8.真空回火、真空退火、真空固溶處理及真空時效的加熱溫度一般與慣例處理時加熱溫度相同。 　　9.真空甩帶爐應該具有快冷裝置。冷卻水的壓力應該大于0.2Mpa，流量應可調。 　　10.冷卻氣體：鋼一般采用百分之99.995純度的氮氣，高溫合金采用百分之99.999的氮氣或氬氣，鈦合金采用百分之99.995的氬氣。 　　11.升溫：放入工件后，真空熔煉爐一般先預抽至6.67Pa時方可升溫加熱。

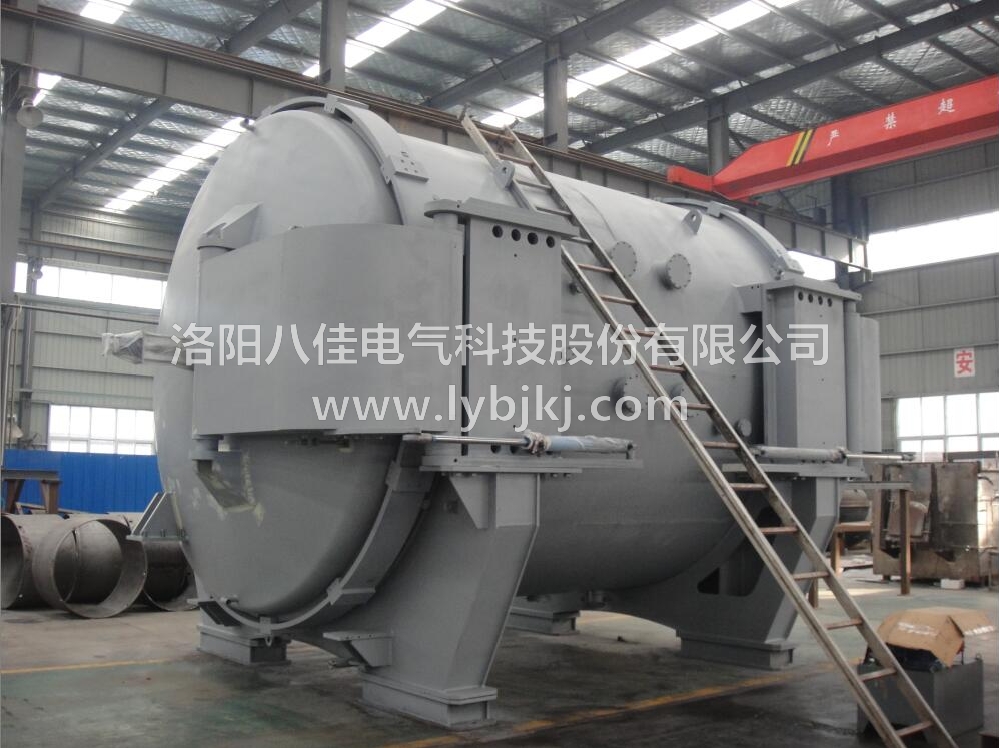

　　氣相沉積爐在微電子制造中的重要應用及其優勢　　微電子制造作為現代信息技術的基石，對高性能、高精度的薄膜材料制備技術提出了嚴苛的要求。氣相沉積爐作為一種先進的薄膜制備設備，在微電子制造領域發揮著舉足輕重的作用。氣相沉積爐廠家八佳電氣將探討氣相沉積爐在微電子制造中的重要應用，并通過具體實例說明其優勢。　　一、氣相沉積爐在微電子制造中的重要應用　　集成電路制造　　在集成電路制造過程中，氣相沉積爐被廣泛應用于制備各種金屬薄膜、介質薄膜和絕緣薄膜。例如，通過氣相沉積技術，可以在硅片上沉積銅、鋁等金屬薄膜，形成電路中的導線；同時，也可以制備出氧化鋁、氮化硅等介質薄膜，用于電路中的電容、電感等元件。這些薄膜材料具有優異的電學性能和穩定性，能夠確保集成電路的性能和可靠性。　　半導體器件制造　　氣相沉積爐在半導體器件制造中同樣發揮著關鍵作用。例如，在制備晶體管、二極管等器件時，需要利用氣相沉積技術制備出高質量的氧化物薄膜、氮化物薄膜等。這些薄膜材料具有良好的絕緣性和穩定性，能夠提高器件的性能和壽命。此外，氣相沉積爐還可用于制備薄膜晶體管（TFT）等平板顯示器件的關鍵材料，推動顯示技術的不斷發展。　　微電子封裝　　微電子封裝是保護芯片免受環境侵害、實現電氣連接的關鍵環節。氣相沉積爐可用于制備封裝過程中的阻擋層、密封層等薄膜材料。這些薄膜材料具有優異的密封性和耐腐蝕性，能夠有效地防止水分、氧氣等有害物質侵入芯片內部，確保芯片的穩定性和可靠性。　　二、氣相沉積爐在微電子制造中的優勢　　高精度制備　　氣相沉積爐具有高度的精確性和可控性，能夠制備出厚度均勻、成分精確的薄膜材料。通過精確控制沉積條件，如溫度、壓力、氣氛等，可以實現納米級別的薄膜厚度控制，滿足微電子制造對高精度薄膜材料的需求。　　材料多樣性　　氣相沉積爐適用于制備多種類型的薄膜材料，包括金屬、氧化物、氮化物等。這種多樣性使得氣相沉積爐能夠滿足微電子制造中不同器件和工藝對薄膜材料的需求。　　高質量薄膜　　氣相沉積技術制備的薄膜具有致密、無缺陷的特點，能夠顯著提高微電子器件的性能和可靠性。此外，氣相沉積爐還能夠在低溫下制備薄膜，避免了高溫過程對基底材料的損傷，擴大了其在微電子制造中的應用范圍。　　高 效生產　　氣相沉積爐通常具有較高的生產效率，能夠在大面積基底上快速制備薄膜。這使得氣相沉積爐在微電子制造的大規模生產中具有顯著優勢，能夠滿足市場對高性能微電子器件的日益增長需求。　　綜上所述，氣相沉積爐在微電子制造中具有重要的應用價值。通過高精度制備、材料多樣性、高質量薄膜和高 效生產等優勢，氣相沉積爐為微電子制造提供了可靠的薄膜材料制備解決方案，推動了微電子技術的不斷進步和發展。
